电气参数
型号 | CL-AS1-400W-3.8 | CL-AS1-400W-4.2 | CL-AS1-400W-4.5 | CL-AS1-400W-5 | |
输入 | 电压范围 | 180~264VAC | |||
最大输入电流 | 230VAC/4.5A | ||||
效率 | ≥84% | ≥85% | ≥87% | ≥88% | |
频率范围 | 47~63HZ | ||||
漏电流 | <1mA/240VAC | ||||
浪涌电流 | 冷启动50A/230VAC | ||||
输出 | 直流电压 | 3.8V | 4.2V | 4.5V | 5V |
额定电流 | 80A | 80A | 80A | 80A | |
功率 | 304W | 336W | 360W | 400W | |
电压调节范围 | / | / | / | / | |
纹波及噪声 | 200mVp-p | 200mVp-p | 200mVp-p | 200mVp-p | |
启动上升时间 | 1500ms,50ms/230VAC 负载100% | ||||
保持时间 | ≥10ms/230VAC 负载80% | ||||
线性调整率 | ±1% | ±1% | ±1% | ±1% | |
负载调整率 | ±2% | ±2% | ±2% | ±2% | |
电压精度 | ±2% | ±2% | ±2% | ±2% | |
环境要求 | 工作温度及温度 | -40~70℃ 20%~95%RH 不凝露(详情参考降额曲线) | |||
储存温湿度 | -40~80℃ 10%~95%RH 不凝露 | ||||
振动 | 频率范围10~500Hz,加速度2G,每个扫频循环10min,沿X,Y,Z轴各进行6个扫频循环 | ||||
冲击 | 加速度20G,持续时间11ms,沿X,Y,Z轴各进行3次冲击 | ||||
海拔高度 | 2000mtrs(2000m以上,每升高100m,环境温度降低0.6℃) | ||||
电磁 兼容 | 电磁耐受 | 设计参考:EN55024;EN61000-4-2,3,4,5,6,8,11 | |||
谐波电流 | 设计参考:GB17625.1;EN61000-3-2,-3 限值要求 | ||||
EMC指标 | / | ||||
安规 | 安全规范 | 设计参考:GB4943/UL1012 | |||
耐压 | 输入--输出 I/P-O/P:3Kvac/10mA;输入---机壳 I/P-CASE:1.5Kvac/10mA;输出---机壳 O/P-CASE:0.5Kvac/10mA 每项测试时间为:1min | ||||
绝缘阻抗 | I/P-O/P:20M ohms;I/P-Case:20M ohms;O/P-Case:20M ohms | ||||
保护 | 过压保护 | ≤6.0V | ≤6.0V | ≤6.0V | ≤6.0V |
110~150% rated 打嗝模式,异常消除过载后能自动恢复工作 | |||||
过载保护 | 110~150% rated 打嗝模式,消除过载后能自动恢复工作 | ||||
过温保护 | 当过温保护时,电源关闭输出;温度降低后,输出自动恢复正常。 | ||||
短路保护 | 输出端短路后电源保护,打嗝模式,消除过载后能自动恢复工作 | ||||
可靠性 | MTBF | 25℃环境下:100000Hrs,MIL-217 Method | |||
其他要求 | 尺寸 | 235*60*30(长*宽*高) | |||
包装 | 0.56Kg/只,30只/箱,16.8KG/箱 | ||||
冷却方式 | þ自冷¨风冷 | ||||
延伸方式 | ¨双三防¨加盖¨低温启动(-40℃)¨其他 | ||||
备注 | *如未特别说明,所有规格参数均在输入为230VAC,额定负载,25℃环境下测量。 *为了延长使用寿命,需要带面积不小于400mm*400mm*3mm 散热铝板。 *开关电源纹波测试方法:用20MHz示波器在电源输出端子上测试,示波器探头地线长度不大于12mm,并在探头输入并联10uF电解电容和0.1uF高频电容。 *电源是设备系统元器件的一部分,所有的EMC测试需结合终端设备进行电磁兼容相关确认。 |

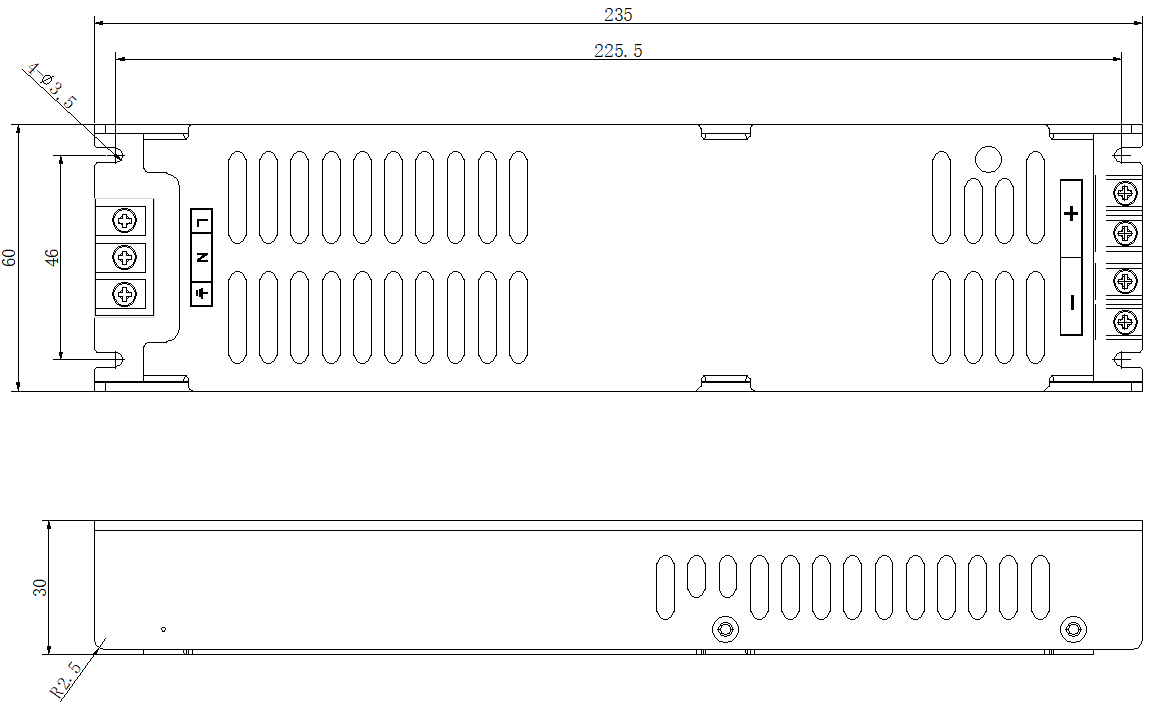

机构尺寸
