输入

电压范围

176~264VAC

输入电流

230VAC/0.9A

频率范围

47~63HZ

效率

≥85%

≥86%

≥87%

≥87%

漏电流

<0.7mA/240VAC

浪涌电流

冷启动50A/230VAC

输出

直流电压

12V

24V

36V

48V

额定电流

5A

2.5A

1.6A

1.2A

功率

60W

60W

57.6W

57.6W

电压调节范围

/

/

/

/

纹波及噪声

≤200mVp-p

≤200mVp-p

≤300mVp-p

≤300mVp-p

启动上升时间

1500ms，50ms/230VAC 负载100%

保持时间

20ms/230VAC 负载100%

线性调整率

±1%

±1%

±1%

±1%

负载调整率

±2%

±2%

±2%

±2%

电压精度

±3%

±3%

±3%

±3%

环境要求

工作温度及温度

-30~70℃20%~95%RH 不凝露（详情参考降额曲线）

储存温湿度

-40~80℃10%~95%RH 不凝露

振动

频率范围10~500Hz,加速度2G,每个扫频循环10min,沿X,Y,Z轴各进行6个扫频循环

冲击

加速度20G,持续时间11ms,沿X,Y,Z轴各进行3次冲击

海拔高度

2000mtrs（2000m以上，每升高100m，环境温度降低0.6℃）

电磁

兼容

电磁耐受

设计参考：EN55015; EN61000-3-3; GB17743, GB17625.1

谐波电流

设计参考：GB17625.1；EN61000-3-2,-3 限值要求

EMC指标

设计参考：EN55015，GB17743

安规

安全规范

设计参考：GB19510.1,GB19510.14;IEC/EN61347-1、EN61347-2-13;

耐压

输入--输出 I/P-O/P:3.75Kvac/5mA；输入---机壳 I/P-CASE:1.75Kvac/5mA；输出---机壳 O/P-CASE:0.5Kvac/5mA 每项测试时间为：1min

绝缘阻抗

I/P-O/P：50M ohms；I/P-Case：50M ohms；O/P-Case：50M ohms

保护

过压保护

/

/

/

/

/

过载保护

110~165% rated 打嗝模式，消除过载后恢复工作

过温保护

/

短路保护

去除异常（保留负载）恢复工作

可靠性

MTBF

25℃环境下：100000Hrs，MIL-217 Method

其他要求

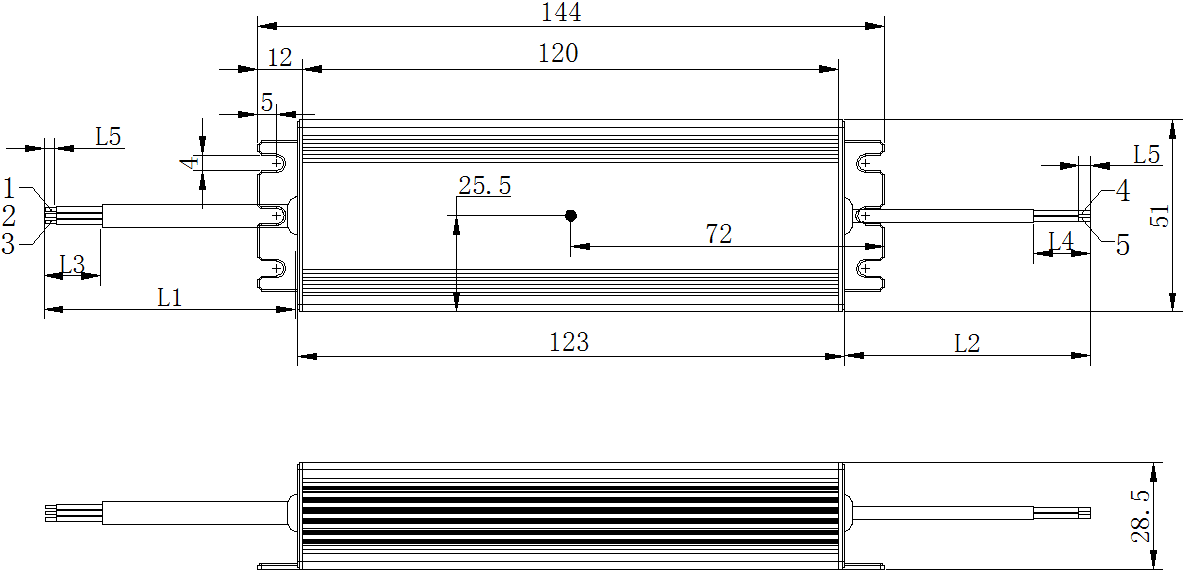

尺寸

144*51*28.5（长*宽*高）

包装

0.4 Kg/只，20只/箱，9.5KG/箱

冷却方式

þþ自冷¨风冷

延伸方式

¨双三防¨加盖¨低温启动（-40℃）¨其他

备注

*如未特别说明，所有规格参数均在输入为230VAC，额定负载，25℃环境下测量。

*为了延长使用寿命，建议配置负载时多留30%的余量。例如：设备需要100W的功率，则选用不小于130W的电源。

*开关电源纹波测试方法：用20MHz示波器在电源输出端子上测试，示波器探头地线长度不大于12mm，并在探头输入并联47uF电解电容和0.1uF高频电容。

*电源是设备系统元器件的一部分，所有的EMC测试需结合终端设备进行电磁兼容相关确认。
