输入

输入电压

85~285VAC

输入电流

100~120VAC/17A，200~240VAC/17A

频率范围

47~63HZ

效率

≥92%

≥93%

≥93%

≥94%

功率因数

≥0.95

漏电流

<1.0mA/240VAC

浪涌电流

冷启动≤35A/240VAC

输出

直流电压

24V

36V

48V

220V

额定电流

125A

80A

62.5A

13.5A

功率

3000W

2880W

3000W

2970W

电压调节范围

/

/

/

/

纹波及噪声

≤500mVp-p

≤500mVp-p

≤500mVp-p

≤1000mVp-p

启动，上升时间

2000ms，100ms/230VAC 负载100%

线性调整率

±1%

±1%

±1%

±1%

负载调整率

±1%

±1%

±1%

±1%

电压精度

±2%

±2%

±2%

±2%

环境要求

工作温度及温度

-30~+70℃5%~95%RH 不凝露（详情参考产品规格书的降额曲线）

储存温湿度

-45~+85℃5%~95%RH 不凝露

振动

频率范围10~500Hz,加速度2G,每个扫频循环10min,沿X,Y,Z轴各进行6个扫频循环

冲击

加速度20G,持续时间11ms,沿X,Y,Z轴各进行3次冲击

海拔高度

2000mtrs（2000m以上，每升高100m，环境温度降低0.6℃,负载降额1.5%）

电磁

兼容

电磁耐受

设计参考：IEC61000-4-2,3,4,5,6, 11

谐波电流

设计参考：IEC61000-3-2, 限值要求

EMC指标

设计参考：EN55032

安规

安全规范

设计参考：IEC/EN60950-1 GB4943

耐压

输入--输出 I/P-O/P:3Kvac/10mA；输入---机壳 I/P-CASE:1.5Kvac/10mA；输出---机壳 O/P-CASE:0.5Kvac/10mA 每项测试时间为：1min

绝缘阻抗

I/P-O/P：>10M ohms；I/P-Case：>10M ohms；O/P-Case：>10M ohms

保护

过压保护

26~30V

39~45V

50~55V

240~250V

锁死模式,故障排除后需要重启AC

过载保护

104~150% rated 锁死模式, 故障排除后需要重启AC

过温保护

保护，温度降低后，自动重启

短路保护

故障排除后需要重启AC

可靠性

MTBF

25℃环境下：200000Hrs，MIL-HDBK-217F Notice2应力法预计

其他要求

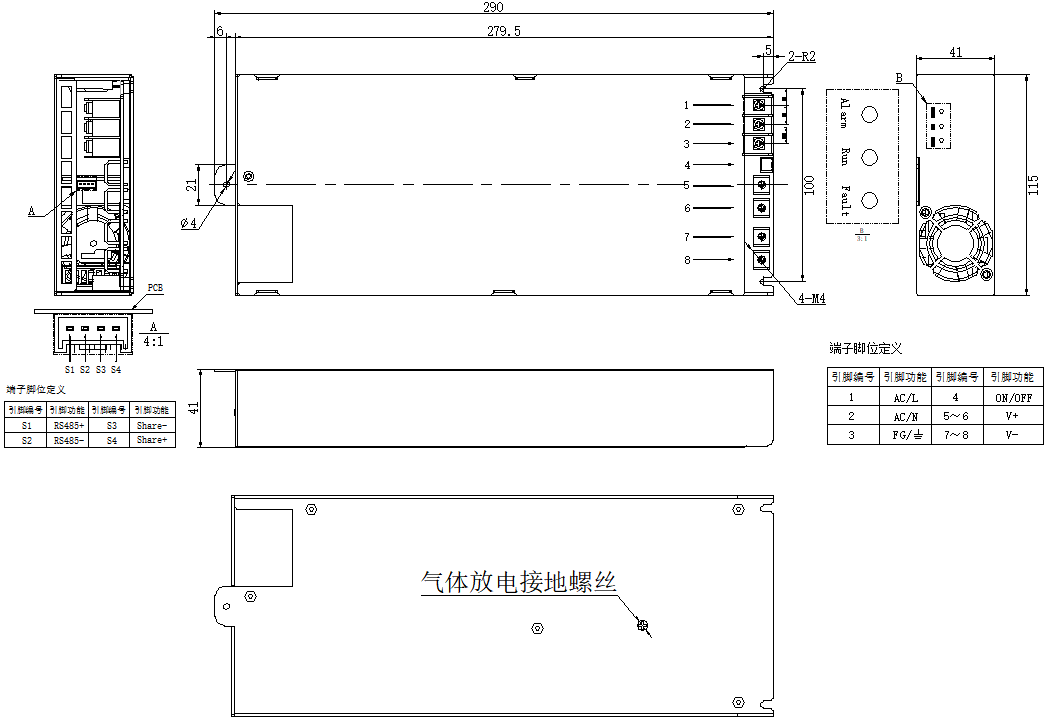

尺寸

290mm*115mm*41mm（长*宽*高）

包装

2.1 Kg/只，8只/箱， 17.5KG/箱

冷却方式

þ¨自冷þ风冷

延伸方式

¨双三防¨加盖¨低温启动（-40℃）¨其他

备注

*如未特别说明，所有规格参数均在输入为230VAC，额定负载，25℃环境下测量。

*为了延长使用寿命，建议配置负载时多留30%的余量。例如：设备需要100W的功率，则选用不小于130W的电源。

*开关电源纹波测试方法：用20MHz示波器在电源输出端子上测试，示波器探头地线长度不大于12mm，并在探头输入并联47uF电解电容和0.1uF高频电容。

*电源是设备系统元器件的一部分，所有的EMC测试需结合终端设备进行电磁兼容相关确认。
