输入

电压范围

81～132VDC

输入电流

120VDC/6.5A

效率

≥85%

漏电流

<1mA/120VDC

浪涌电流

冷启动60A/110VDC

输出

输出通道

V1

V2

直流电压

36V

24V

额定电流

9A(D=0. 33)

4A(D=0. 33)

功率

420W (D=0. 33max); 1、峰值输出功率(420W)工作占空比:D≤0.33;2、连续工作频率小于0.01Hz; 3、在满足上面两条的情况下，单周期峰值功率输出时间不超过5分钟(也就是电源的峰值输出功率420W连续输出不能超过5分钟) ;

电压调节范围

36V±1V

/

纹波及噪声

≤300mVp-p

≤200mVp-p

启动上升时间

2000ms，20ms 负载100%

保持时间

20ms 负载100%

线性调整率

±1%

±1%

负载调整率

±2%

±2%

电压精度

±3%

±3%

环境要求

工作温度及温度

-20~70℃20%~95%RH 不凝露（详情参考降额曲线）

储存温湿度

-30~80℃10%~95%RH 不凝露

振动

频率范围10~500Hz,加速度2G,每个扫频循环10min,沿X,Y,Z轴各进行6个扫频循环

冲击

加速度20G,持续时间11ms,沿X,Y,Z轴各进行3次冲击

海拔高度

2000mtrs（2000m以上，每升高100m，环境温度降低0.6℃）

电磁

兼容

电磁耐受

设计参考：EN55032；EN61000-4-2,3,4,5,6

谐波电流

设计参考：GB17625.1；

EMC指标

设计参考：EN55032

安规

安全规范

设计参考：IEC60950\ GB36284

耐压

输入--输出 I/P-O/P:3Kvac/5mA；输入---机壳 I/P-CASE:1.5Kvac/5mA；输出---机壳 O/P-CASE:0.5Kvac/5mA 每项测试时间为：1min

绝缘阻抗

I/P-O/P：50M ohms；I/P-Case：50M ohms；O/P-Case：50M ohms

保护

过压保护

/

/

过载保护

110~165% rated 打嗝模式，消除过载后恢复工作

过温保护

保护，温度降低后，自动重启

短路保护

去除短路（保留负载）恢复工作

可靠性

MTBF

25℃环境下：100000Hrs，MIL-217 Method

其他要求

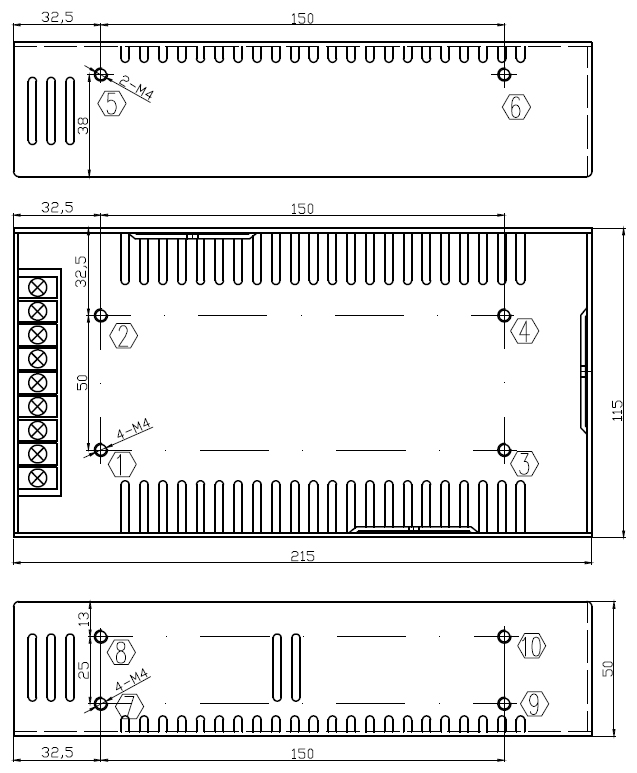

尺寸

215x115x50mm(L*W*H)

包装

0.95 Kg/只，20只/箱，20KG/箱

冷却方式

þþ自冷¨风冷

延伸方式

¨双三防¨加盖¨低温启动（-40℃）¨其他

备注

*如未特别说明，所有规格参数均在输入为230VAC，额定负载，25℃环境下测量。

*为了延长使用寿命，建议配置负载时多留30%的余量。例如：设备需要100W的功率，则选用不小于130W的电源。

*开关电源纹波测试方法：用20MHz示波器在电源输出端子上测试，示波器探头地线长度不大于12mm，并在探头输入并联47uF电解电容和0.1uF高频电容。

*电源是设备系统元器件的一部分，所有的EMC测试需结合终端设备进行电磁兼容相关确认。
