输入

电压范围

176~264VAC(请参考降额曲线)

输入电流

1.9A/230VAC，

频率范围

47~63Hz

效率(@230Vac)

91.8%

93%

94.2%

93.5%

功率因素

PF≥0.95/230VAC

漏电流

<0.7mA/240VAC

浪涌电流

冷机启动15A/230VAC

输出

直流电压

12V

24V

36V

48V

额定电流

31A

16.5A

11A

8.3A

功率

372W

396W

396W

398.4W

电压调节范围

纹波及噪声

300mVp-p

300mVp-p

400mVp-p

500mVp-p

启动，上升时间

1000ms，50ms/230VAC 负载100%

保持时间

50ms/230VAC 负载100%

线性调整率

±0.5%

±0.5%

±0.5%

±0.5%

负载调整率

±3%

±2%

±1.5%

±1.5%

电压精度

±2.0%

±2.0%

±2.0%

±2.0%

环境要求

工作温度及温度

-40~70℃ 20%~95%RH 不凝露（详情参考降额曲线）

储存温湿度

-40~80℃ 10%~95%RH 不凝露

振动

频率范围10~500Hz,加速度2G,每个扫频循环10min,沿X,Y,Z轴各进行6个扫频循环

冲击

加速度20G,持续时间11ms,沿X,Y,Z轴各进行3次冲击

海拔高度

5000m（2000m以上，每升高100m，环境温度降低0.6℃）

电磁

兼容

电磁兼容发射

符合EN55015; EN61000-3-3; GB17743, GB17625.1

谐波电流

EN61000-3-2 Class C (@负载≧60%)

电磁兼容抗扰度

符合EN61000-4-2,3,4,5,6,8,11; EN61547，浪涌抗扰度：线对线4kV,线对地6kV判据B

安规

安全规范

符合GB19510.1,GB19510.14;IEC/EN61347-1、EN61347-2-13;

耐压

输入--输出 I/P-O/P:3.75kVac；输入---机壳 I/P-CASE:2kVac；输出---机壳 O/P-CASE:0.5kVac 每项测试时间为：1min

绝缘阻抗

I/P-O/P：50M ohms；I/P-Case：50M ohms；O/P-Case：50M ohms

保护

过压保护

14~16V

26~28V

39~45V

51~63V

关断输出，自恢复

过载保护

110~165% 关闭输出，打嗝模式

过温保护

关断输出，温度降低后自恢复

短路保护

输出端短路后电源关闭输出，短路移除后自恢复

可靠性

MTBF

25℃环境下：≥150000Hrs，MIL-217 Method

其他要求

尺寸

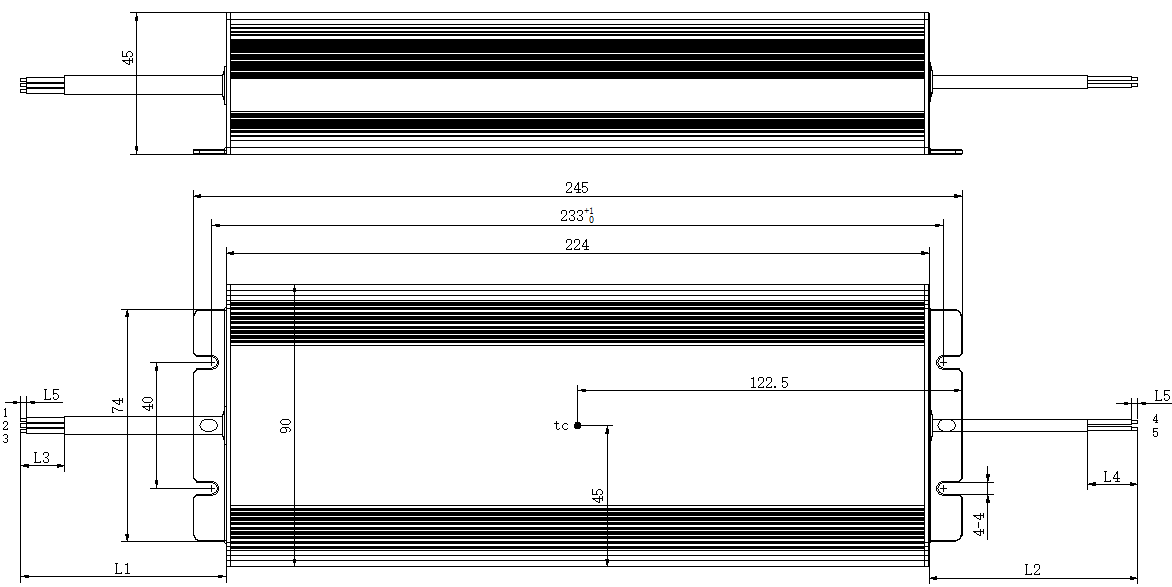

245*90*45mm（长*宽*高）

包装

1.71Kg/只，10只/箱，17.6KG/箱

冷却方式

þþ自冷¨风冷

延伸方式

¨双三防¨加盖þ低温启动（-40℃）¨其他

备注

*如未特别说明，所有规格参数均在输入为230VAC，额定负载，25℃环境下测量。

*为了延长使用寿命，建议配置负载时多留30%的余量。例如：设备需要100W的功率，则选用不小于130W的电源。

*开关电源纹波测试方法：用20MHz示波器在电源输出端子上测试，示波器探头地线长度不大于12mm，并在探头输入并联47uF电解电容和0.1uF高频电容。

*电源是设备系统元器件的一部分，所有的EMC测试需结合终端设备进行电磁兼容相关确认。
